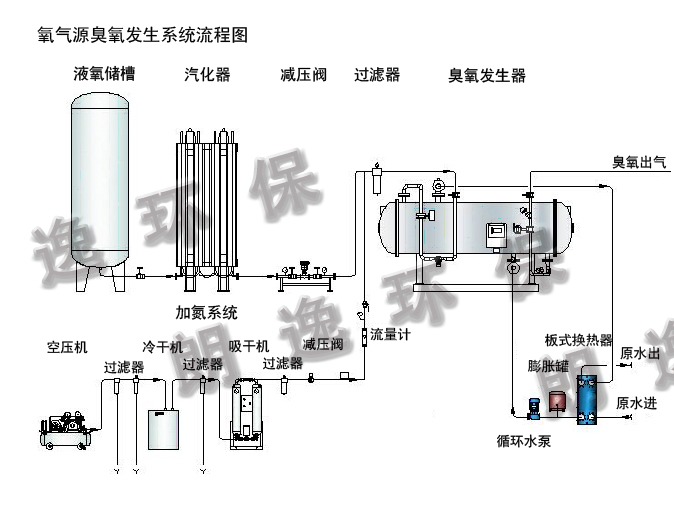

業主提供的液氧從液氧儲槽中釋放，經過汽化器、減壓閥變成常溫氣態氧氣，與補氮系統對接，補加一定量的氮?dú)猓ɑ驂嚎s空氣），然后進入粉塵過濾器，成為合格氣源，輸送到臭氧發生器。

合格氣源經流量調節閥、減壓閥、壓力、流量計等進入臭氧放電室。在其內部分氧氣通過中頻高壓放電變成臭氧，產品氣體經溫度、壓力、流量監測調節后由臭氧出氣口產出。

臭氧發生器產生的熱量需要釋放出來，其冷卻系統通過流過放電管外壁的冷卻水來實現。直接通入臭氧發生器的冷卻水要求水質較高，當冷卻水水質不好的時候，通常采用板式換熱系統。

氮?dú)庋a(bǔ)加系統由空壓機、冷凍式干燥機、吸附式干燥機、油水分離器、空氣過濾器等組成。
